氣動球閥

多儀閥門 – 球閥 – 氣動球閥系列

氣動硬密封球閥

閥門型號：Q641H，Q641Y
通徑規格：DN15～DN300
結構形式：O型、V型
閥體材質：碳鋼WCB、不銹鋼304、316、316L等
公稱壓力：PN10、PN16、PN25、PN64
適用溫度：-40℃～450℃
應用范圍：高溫蒸汽導熱油、其它液體、腐蝕性介質
產品特點：超強的抗拉性，耐磨性以及防腐蝕性，適用范圍廣

氣動硬密封球閥概述：

氣動硬密封球閥采用金屬閥座構造，與氣動執行機構及其它相關附件組成，利用氣源驅動來控制閥門啟閉，具有超強的抗拉性，耐磨性以及防腐蝕性等，不僅可用于一般常溫常壓的場合當中，還適用于超高壓和低壓力降等，工作條件相對比較惡劣的管道里，最高溫度可達到550℃。氣動硬密封球閥可根據工況需要裝配上閥門定位器，輸入4-20mA的模擬量信號，達到對球閥開度大小的調節控制。

氣動硬密封球閥性能優點：

1、氣動硬密封球閥不僅可以作為開關截?cái)嘧饔谩⒁部勺鳛榱髁空{(diào)節作用。
2、多樣化選擇，通過選用不同的閥體、閥座材質，可適用于不同工況介質當中。

3、該閥密封副（即閥座密封面與球體密封面）材料配對為金屬對金屬的，適用范圍廣闊，可用于常溫常壓場合，也可在高溫高壓及低溫工況中廣泛使用。

4、氣動硬密封球閥采用氣體為動力源，壓力一般在0.4-0.7MPa左右，相對來說比較安全。如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。

氣動硬密封球閥附件選項：

回訊器：也叫限位開關，遠程反饋開關信號(可防爆)

電磁閥：雙作用選二位五通、單作用選二位三通(可防爆)

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：轉動手輪機構，手動開關閥門

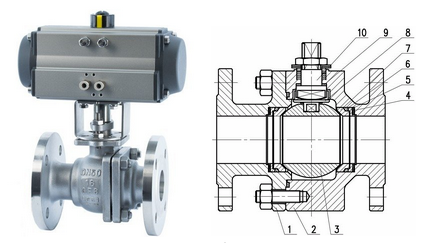

氣動硬密封球閥結構圖

氣動硬密封球閥技術參數：

公稱通徑	DN15～DN300(mm)
公稱壓力	1.0、1.6、2.5、6.4MPa
驅動形式	氣動控制（壓縮空氣0.4-0.7Mpa）
連接方式	法蘭或其他
回信電壓	AC220V、AC380V、DC24V（其他定制）
溫度范圍	-40℃～450℃
作用形式	單作用(氣開、氣關，氣源故障復位)；雙作用(通氣開、通氣關)
閥體材質	碳鋼WCB、不銹鋼304、316、316L等
控制方式	開關型（開關兩位切斷控制）、調節型（閥門定位器4-20mA）
適用介質	蒸汽、水液、氣體、腐蝕性介質等（常溫、低溫、高溫高壓）
