氣動薄膜角式調節閥工作原理圖
時間：2017-04-24 15:31:53 來源：多儀閥門 點擊：0次
氣動薄膜角式調節閥特別有利于高壓降、高粘度、含有懸浮物和顆粒狀物質流體的調節，它可以避免結焦，粘結和堵塞等現象發生，也便于清洗和自?xún)簟鈩?dòng)薄膜角式調節閥可用于90度彎接頭處，由于閥體無死角，便于吹掃，維護簡單而廣泛應用。
氣動薄膜角式調節閥閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，一般使用于底進側出的場合，因?yàn)檫@樣可使調節有較好的穩定性。

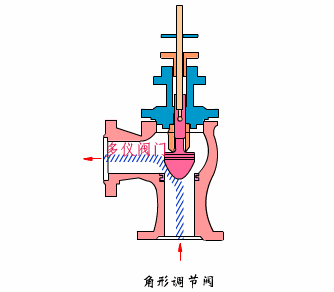

氣動薄膜角式調節閥工作原理：

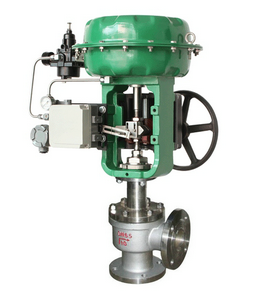

氣動薄膜角式調節閥主要由氣動薄膜多彈簧執行機構和角形閥組成，以壓縮空氣為動力源，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件，接受調節部位相關信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以等百分比特性為最優，其調節穩定，調節性能好。
一般情況下，角型調節閥均采用正向安裝，即底進側出，只有在高壓差場合和高粘度、易結焦、含懸浮顆粒物介質的情況下，才推薦反向安裝，即物料側進底出。角型調節閥反向使用的目的，是為了改善不平衡力和減少對閥芯的磨損，同時也有利于高粘度、易結焦和含懸浮顆粒物介質的流動，避免結焦和堵塞。
